Fasadna tipla R-TFIX-8S

Osnovne informacije

Svestrana tipla premium kvalitete sa metalnim vijkom, plastičnim vrhom i ETA certifikatom, namjenjena brzoj i jednostavnoj ugradnji svih vrsta izolacionih materijala fasade u sve vrste podloga

Brza i jednostavna ugradnja u sve podloge (kategorije A, B, C, D, E)
Dugi plastični omotač na vijku minimizira toplotne mostove (vrijednost 0,001–0,002 W/K), čime se doprinosi uštedi energije
Jedinstveni dizajn omogućava visoku nosivost, što smanjuje broj pričvršćivača potrebnih po kvadratnom metru izolacije.

Unaprijed sastavljeni elementi štede vrijeme potrebno za ugradnju
Najveća nosivost uz smanjenu zonu sidrenja na dužinu 25 mm
Izvrsna čvrstoća ploče (vrijednost 0.5 kN/mm) osigurava ravnu površinu fasade i stabilan termoizolacioni sistem

Odobrene podloge

Beton (kategorija upotrebe A)

Betonski paneli (kategorija upotrebe A)

Puna cigla (kategorija upotrebe B)

Puna šljako cigla (kategorija upotrebe B)

Šuplji blok (kategorija upotrebe C)

Vertikalno perforirani šuplji blok (kategorija upotrebe C)

Šuplja šljako cigla (kategorija upotrebe C)

Šuplji blok od lakog betona (kategorija upotrebe D)

Autoklavirani porozni beton (kategorija upotrebe E)

Laki betonski blok (kategorija upotrebe C)

Prikaz načina ugradnje

Izbušiti rupu potrebnog prečnika i dubine ovisno o dimenziji spojnice te istu dobro očistiti

Postavite T40 nastavak za montažu u udubljenje plastičnog dijela vijka i zatim umetnite vijak u izbušenu rupu.

Prilikom zatezanja pritisnite nastavak, držeći ga tačno pod pravim uglom u odnosu na fasadu

Zategnite vijak tiple dok se ne postigne odgovarajuća dubina ugradnje odnosno dok se tipla ne poravna sa izolacijom

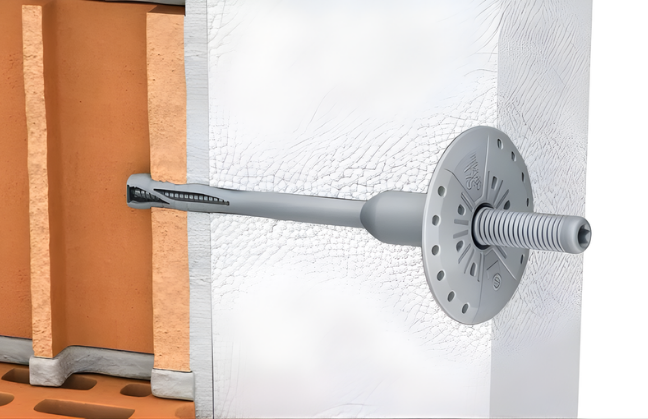

Konačni izgled ispravno ugrađene spojnice

Tehnički detalji i dokumentacija

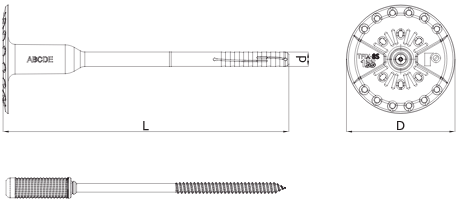

Osnovne informacije

Promjer tiple (d): 8mm
Promjer ploče (D): 60mm
Dužina tiple (L): 115- 455 mm

Odabir odgovarajuće dužine tiple zavisi od podloge za koju se spaja izolacija. Za kategorije upotrebe A, B, C i D tipla treba biti duža od izolacije minimalno 35mm a za kategoriju upotrebe E minimalno 75 mm a sve kako bi se ostvarila kvalitetna veza i spriječili budući problemi. Ukoliko vam je potrebna informacija oko potrebnog broja tipli slobodno nam se obratite.
